支腿式锚杆钻机的设计理由

支腿式锚杆钻机在生产作业中的使用是较为广泛的,而支腿式锚杆钻机在使用上是人为的进行操作,大家在使用支腿式锚杆钻机时对于其手柄不知道有没有什么感觉,关于支腿式锚杆钻机的操作手柄小编在这里为大家介绍一下其设计问题,为何要这样进行设计。下面一起来看看吧!

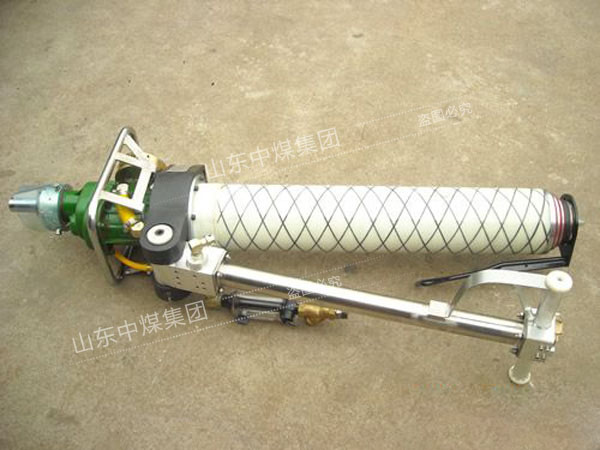

支腿式锚杆钻机可在岩石抗压强度不大于60MPa的煤巷钻凿煤帮锚杆孔,同时还能快速搅拌树脂锚固剂和安装锚杆。主要有由齿轮式气马达和齿轮箱组成的传动部件、支腿部件、操纵控制部件及U形臂连接件等几个部分。传动部件是该机的核心部件,主要功能是完成钻机的旋转切削运动,主要由气马达、减速箱及供风装置、钻杆连接套等部分组成。马达的齿轮选用合金钢制造,制造工艺先进、可靠性高。减速箱由壳体、传动轴及两对啮合齿轮组成。通过两对啮合齿轮的传动,使输出轴获得不低于900r/min的空载转速和不小于90N·m的负荷转矩，带动钻头、钻杆进行旋转切削破岩。

支腿式锚杆钻机操纵手柄设计问题:

由于支腿式锚杆钻机工作是由人操作操纵手柄来实现的，操纵手柄是人与钻机交流的桥梁纽带，其设计是否合理，直接关系到钻机工作可靠、an全。因此，操纵手柄的操纵开关与旋钮要设计得灵活、简便，控制开关与旋钮的操作力应适当，旋钮不能设计太小，否则当手上沾油或水时无法转动，另外控制进气(油)、进水流量的旋钮与开关的旋转方向应符合人们习惯，即顺时针转动为流量增加，逆时针转动为流量减小。在锚杆钻机工作时，操作者需要双手紧握操纵手柄的手把，当手把直径过小，容易引起肌肉过度紧张。当直径过大，则手难以握牢。为了使手与手把接触面积及握力发挥为理想，手把直径设计为直径50mm，且截面为圆形。
