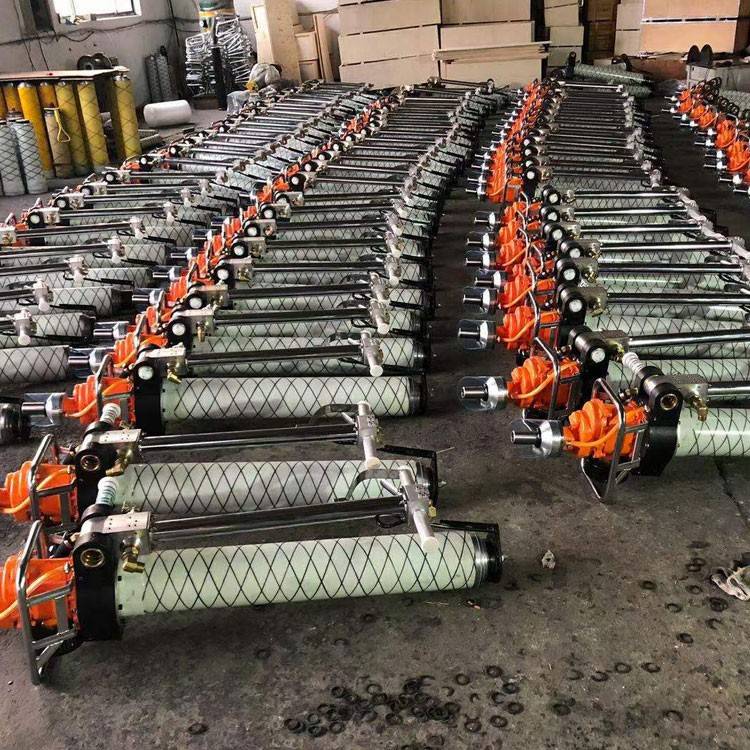

锚杆钻机是一种在矿山、隧道、地铁等工程中广泛使用的钻孔设备,主要用于锚杆支护作业。以下是锚杆钻机使用要求的详细介绍:
一、操作前准备
人员培训:锚杆机支护工须经过培训,经考试合格发证后,方可持证上岗。操作人员应熟悉锚杆钻机的性能、结构、操作方法和安全注意事项。
设备检查:
检查设备油位、紧固件及管路情况,操作阀是否在适当位置。
检查泵站电源连接是否正确,电线有无破损处。
检查液压管路连接是否正确,U型卡有无脱落。
检查钻杆,安装钻头。
检查主机压力表压力及油位是否正常,电机是否反转。
检查各保护装置、仪表、阀门、管路等是否有松动或损坏。
现场准备:
使用钻机的现场,应按钻机说明书的要求清除孔位及周围的石块等障碍物。
作业场地距电源变压器或供电主干线距离应在200m以内,启动时电压降不得超过额定电压的10%。
电动机和控制箱应有良好的接地装置。
二、操作规程
启动与试运转:
按下启动按钮,查看电机转向是否正确。
观察油泵运转是否正常,压力是否合适。
液压泵站给电开启后,检查电机转动是否正常,泵站有无异常声音。
开动锚杆钻机,检查钻机升降、马达转动是否正常。
检查急停杆工作是否可靠。
地面试运转正常后方可下井作业。
钻孔作业:
按照设计要求锚杆间排距,预先标出锚杆钻孔位置。
安装好钻头、钻杆后,钻机慢慢升高,直到钻头慢慢接顶后停止升降(稍微使点劲儿,刚好顶个小窝)。
开启给水阀门,启动马达,根据岩层特性选择钻杆升降速度,遇硬岩(如砂岩)减慢上升速度,如遇粉碎性岩层时可提高上升速度。
钻眼深度达到设计深度时,退出钻杆。
钻孔时要时刻注意钻孔开口处是否有水流出。
如遇泥层时,减慢上升速度,开大水阀开关,反复冲刷。
钻孔时,钻杆与顶板垂线夹角不得大于5度。
安装锚杆:
将树脂锚固剂、锚杆依次装入钻好的孔中。
更换搅拌器,缓慢上升安装锚杆,直到钢锚杆上升到托盘与顶板间距离为3~5cm后,快速搅拌30秒左右。
上升钻机使锚杆托盘紧贴顶板,停止搅拌后约2分钟左右,点动旋转锚杆机紧固锚杆使剪切销被剪断,锚杆扭矩大于100n.m。
锚杆外露长度不得超过50mm。
停机与收尾:
钻孔完毕后,钻机返回,收起钻机,将水管盘放整齐,将其放在指定的安全地点。
将钻架、支撑臂降下,把控制阀打在中位。
按下停止按钮,将电控箱断路器置于“断”位。
