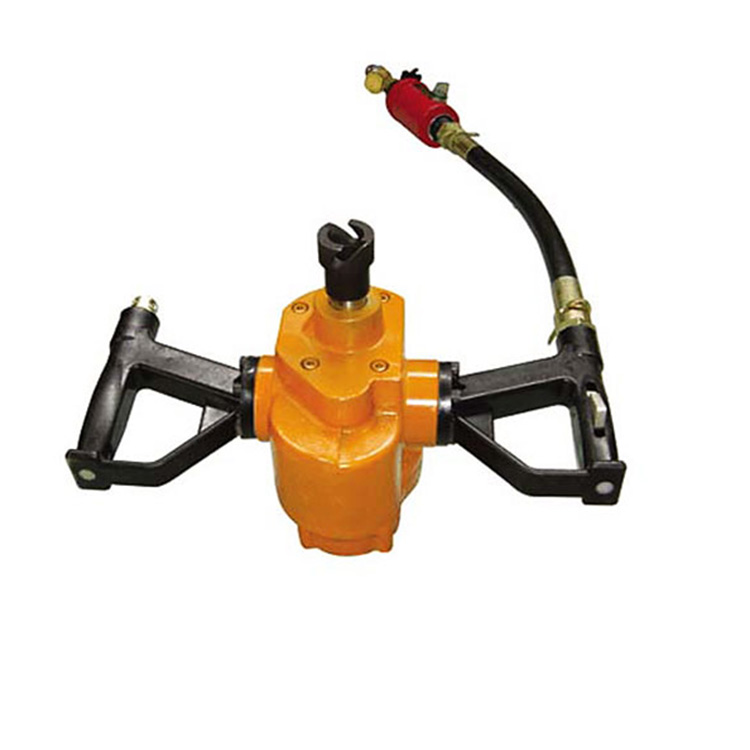

ZQS-50/1.7气动手持式帮锚杆钻机产品介绍
ZQS-50/1.7气动手持式帮锚杆钻机适用于岩石硬度≤f6的煤巷、半煤巷的煤帮锚杆支护作业,既可钻凿锚杆孔,又可搅拌和安装树脂药类锚杆。
型号意义
ZQS-50/1.7
Z:产品类型代号:锚杆钻机
Q:一特征代号:Q(气动)
S:二特征代号:S(手持式)
50:主要参数代号:额定转矩N.m
1.7:补充参数代号:功率kW
ZQS-50/1.7气动手持式帮锚杆钻机产品特点
1、体积小,重量轻,操纵简单,维护方便。
2、金属马达齿轮,使用寿命长。
3、运转稳定,可靠性高。
4、安全防爆,结构合理,适应性强。
ZQS-50/1.7气动手持式帮锚杆钻机工作原理
压缩空气经过滤器、注油器、滤网,进入锚杆钻机。
开启马达控制阀,压缩空气驱动齿轮式马达,经齿轮减速,带动主轴顺时针方向旋转,调节把手控制马达的工作状态。
湿式钻孔时开启水阀,冲洗水即经滤网、水管、主轴内孔进入钻杆,冲洗钻孔,调节水阀的开启量,即可调节水量的大小。
ZQS-50/1.7气动手持式帮锚杆钻机技术参数
机型:ZQS-50/1.7
适用压力范围MPa:0.4-0.63
额定压力MPa:0.5
额定转矩N.m:50
额定转速Kw r/min:300
输出功率Kw:1.7
空载转速y/min:1800
失速转矩N.m:75
负载转矩N.m:60
冲洗水压 MPa:0.6-1.2
耗气量 ㎡/min:2.4
噪声*声压级dB(A):≤95
声功率级dB(A):112
机重kg:9
