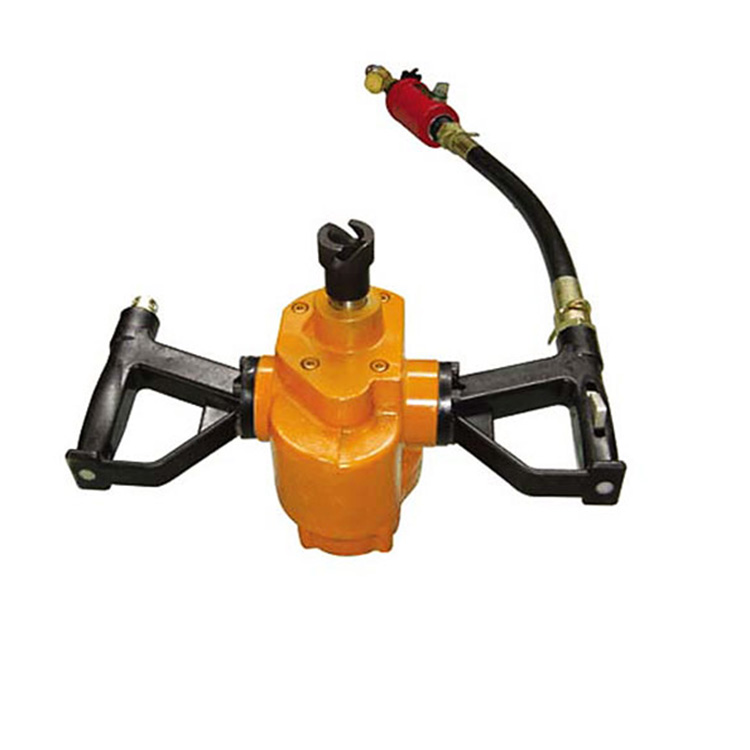

ZQS-50-2.5S气动手持式帮锚杆钻机
ZQS-50-2.5S气动手持式帮锚杆钻机产品介绍
ZQS-50-2.5S气动手持式帮锚杆钻机适用于岩石硬度≤f6的煤巷、半煤巷的煤帮锚杆支护作业，既可钻凿锚杆孔，又可搅拌和安装树脂药类锚杆。
Z——产品类型代号：锚杆钻机；
Q——一特征代号：Q（气动）；
S——二特征代号：S（手持式）；
50——主要参数代号：额定转矩N.m；
2.5S——补充参数代号：功率kW；
ZQS-50-2.5S气动手持式帮锚杆钻机产品特点
1、体积小，重量轻，操纵简单，维护方便。
2、金属马达齿轮，使用寿命长。
3、运转稳定，可靠性高。
4、安全防爆，结构合理，适应性强。
ZQS-50-2.5S气动手持式帮锚杆钻机工作原理
压缩空气经过滤器、注油器、滤网，进入锚杆钻机。
开启马达控制阀，压缩空气驱动齿轮式马达，经齿轮减速，带动主轴顺时针方向旋转，调节把手控制马达的工作状态。
湿式钻孔时开启水阀，冲洗水即经滤网、水管、主轴内孔进入钻杆，冲洗钻孔，调节水阀的开启量，即可调节水量的大小。
ZQS-50-2.5S气动手持式帮锚杆钻机技术参数
工作气压 MPa 0.4 0.5 0.63
空转转速 r/min ≥950 ≥1000 ≥1080
负荷转矩 N.m ≥42 ≥62 ≥76
额定转速 r/min 370 380 420
额定转矩 N.m ≥40 ≥50 ≥62
额定功率 kW ≥2.2 ≥2.5 ≥2.8
1/2空载转速 r/min ≥535 ≥600 ≥635
1/2空载转速下转矩 N.m ≥22 ≥40 ≥35
耗气量 m3/min ≤2.8 ≤3.2 ≤3.8
冲洗水压力（湿式钻孔） MPa 0.6~1.2
整机重量 kg 14±0.5
外形尺寸（长×宽×高） mm 451×213.5×237.5
